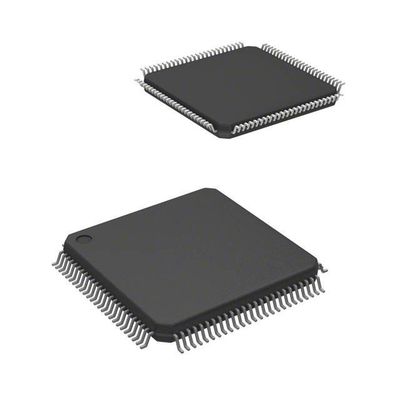

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Dòng | MachXO |
Bao bì | Thẻ |
Số LAB/CLB | 32 |
Số lượng các phần tử logic / ô | 256 |
Số lượng I/O | 78 |
Điện áp - Cung cấp | 1.71V ~ 3.465V |
Loại lắp đặt | Mặt đất |
Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
Bao bì / Vỏ | 100-LQFP |
Bao gồm thiết bị của nhà cung cấp | 100-TQFP (14x14) |
Số sản phẩm cơ bản | LCMXO256 |
Đặc điểm củaLCMXO256C-3TN100C
• Không biến động, có thể tái cấu hình vô hạn
• Khởi động ngay lập tức
• Chip duy nhất, không cần bộ nhớ cấu hình bên ngoài
• Bảo mật thiết kế tuyệt vời, không có luồng bit để chặn
• Tái cấu hình logic dựa trên SRAM trong milliseconds
• SRAM và bộ nhớ không dễ bay hơi có thể lập trình thông qua cổng JTAG
• Hỗ trợ lập trình nền của bộ nhớ không dễ bay hơi
• Chế độ ngủ
• Cho phép giảm điện tĩnh lên đến 100x
• Phục hồi cấu hình TransFRTM (TFR)
• Cập nhật logic trong lĩnh vực trong khi hệ thống hoạt động
• I / O cao đến mật độ logic
• 256 đến 2280 LUT4
• 73 đến 271 I/O với các lựa chọn gói rộng
• Sự di cư mật độ được hỗ trợ
• Bao bì không chì / tuân thủ RoHS
• Bộ nhớ nhúng và phân phối
• Tối đa 27,6 Kbits sysMEMTM Embedded Block RAM
• Tối đa 7,7 Kbits RAM phân phối
• FIFO logic điều khiển chuyên dụng
• Bộ đệm I/O linh hoạt
• Bộ đệm sysIO có thể lập trình hỗ trợ nhiều giao diện:
• LVCMOS 3.3/ 2.5/ 1.8/ 1.5/ 1.2
• LVTTL
• PCI
️ • LVDS, Bus-LVDS, LVPECL, RSDS
• sysCLOCKTM PLL
• Tối đa hai PLL tương tự cho mỗi thiết bị
• Tăng, chia và thay đổi pha đồng hồ
• Hỗ trợ cấp hệ thống
• Tiêu chuẩn IEEE 1149.1 Quét ranh giới
• Máy dao động trên tàu
• Thiết bị hoạt động với nguồn cung cấp điện 3.3V, 2.5V, 1.8V hoặc 1.2V
• Chương trình trong hệ thống phù hợp với IEEE 1532
Mô tả củaLCMXO256C-3TN100C
MachXO được tối ưu hóa để đáp ứng các yêu cầu của các ứng dụng truyền thống được giải quyết bởi CPLD và thấp
FPGAs khả năng: logic keo, cầu nối xe buýt, giao diện xe buýt, điều khiển bật điện và logic điều khiển.
tập hợp các tính năng tốt nhất của các thiết bị CPLD và FPGA trên một con chip duy nhất.
Môi trường & xuất khẩu phân loạiLCMXO256C-3TN100C
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
