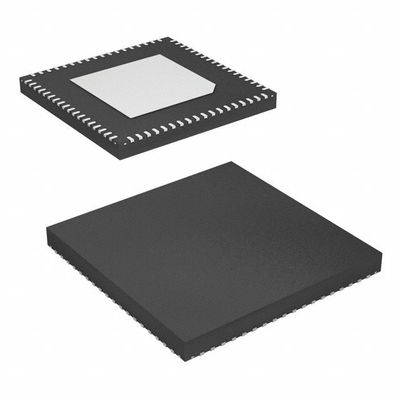

Chip mạch tích hợp ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
DSP (Độ xử lý tín hiệu kỹ thuật số) | |
Nhà sản xuất | Analog Devices Inc. |
Dòng | SigmaDSP® |
Bao bì | Dây băng và cuộn (TR) |
Dây cắt (CT) | |
Loại | Sigma |
Giao diện | I2C, SPI |
Tỷ lệ đồng hồ | 294.912MHz |
Bộ nhớ không dễ bay hơi | ROM (96kB) |
RAM trên chip | 320kB |
Điện áp - I/O | 3.30V |
Điện áp - lõi | 1.20V |
Nhiệt độ hoạt động | -40 °C ~ 105 °C (TA) |
Thể loại | Ô tô |
Loại lắp đặt | Mặt đất |
Bao bì / Vỏ | 72-VFQFN Pad tiếp xúc, CSP |
Bao gồm thiết bị của nhà cung cấp | 72-LFCSP-VQ (10x10) |
Số sản phẩm cơ bản | ADAU1466 |
Đặc điểm củaADAU1466WBCPZ300RL
Chuẩn bị cho các ứng dụng ô tô
DSP âm thanh có thể lập trình đầy đủ để xử lý âm thanh nâng cao
Tính năng SigmaStudio, một chương trình đồ họa độc quyền
công cụ để phát triển các luồng tín hiệu tùy chỉnh
Tối đa 294,912 MHz, lõi SigmaDSP 32 bit ở 1,2 V
Tối đa 24 kW của bộ nhớ chương trình
Tối đa 80 kWord RAM tham số / dữ liệu
Tối đa 6144 chỉ dẫn SIMD cho mỗi mẫu ở tần số 48 kHz
Tối đa 1600 ms bộ đệm chậm âm thanh kỹ thuật số ở tần số 48 kHz
Audio I/O và định tuyến
4 cổng đầu vào hàng loạt, 4 cổng đầu ra hàng loạt
48 kênh, I/O kỹ thuật số 32 bit lên đến tốc độ lấy mẫu 192 kHz
Cấu hình linh hoạt cho TDM, I2S, trái và phải hợp lý
định dạng và PCM
Tối đa 8 ASRC âm thanh từ 1:8 lên đến 7.75Tỷ lệ 1:1 và
Phạm vi động 139 dB
Đầu vào và đầu ra Stereo S/PDIF ở 192 kHz
Bốn kênh đầu vào micro PDM
Các cổng TDM hàng loạt đa kênh, có thể được địa chỉ bằng byte
Máy dao động đồng hồ để tạo đồng hồ chính từ tinh thể
PLL nguyên số và máy tạo đồng hồ linh hoạt
Cảm biến nhiệt độ đúc tích hợp
Giao diện điều khiển I2C và SPI (cả slave và master)
Hoạt động độc lập
Tự khởi động từ EEPROM hàng loạt
ADC điều khiển phụ trợ SAR 6 kênh, 10 bit
14 chân đa dụng cho điều khiển và đầu ra kỹ thuật số
Máy điều chỉnh trên chip để tạo ra 1,2 V từ nguồn 3.3 V
Bao bì LFCSP 72 chì, 10 mm × 10 mm với 5,3 mm
Pad tiếp xúc
Phạm vi nhiệt độ: -40°C đến +105°C
Các ứng dụng củaADAU1466WBCPZ300RL
Xử lý âm thanh ô tô
Đơn vị đầu
Máy khuếch đại phân tán
Hệ thống giải trí ghế sau
Máy tăng cường thân xe
Xử lý âm thanh thương mại và chuyên nghiệp
Môi trường & xuất khẩu phân loạiADAU1466WBCPZ300RL
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
