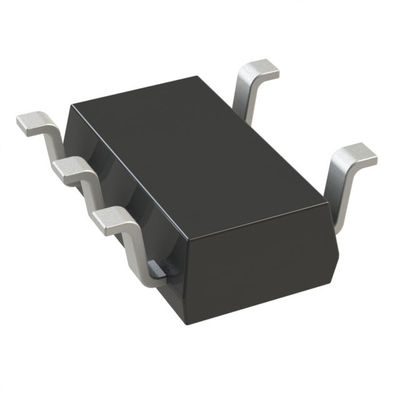

ADA4891-1ARJZ-R7 Phóng cường mục đích chung 1 mạch đường sắt đến đường sắt SOT-23-5
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Đường thẳng | |
Máy tăng cường | |
Thiết bị đo, OP Amps, Amps đệm | |
Mfr | Analog Devices Inc. |
Dòng | - |
Bao bì | Dây băng và cuộn (TR) |
Dây cắt (CT) | |
Loại khuếch đại | Mục đích chung |
Số mạch | 1 |
Loại đầu ra | Đường sắt đến đường sắt |
Tỷ lệ chết | 210V/μs |
-3dB băng thông | 240 MHz |
Dòng điện - Bias đầu vào | 2 pA |
Voltage - Input Offset | 2.5 mV |
Hiện tại - Cung cấp | 4.4mA |
Hiện tại - Khả năng đầu ra / kênh | 125 mA |
Điện áp - Kích thước cung cấp (min) | 2.7 V |
Điện áp - Dải cung cấp (tối đa) | 5.5 V |
Nhiệt độ hoạt động | -40 °C ~ 125 °C |
Loại lắp đặt | Mặt đất |
Bao bì / Vỏ | SC-74A, SOT-753 |
Bao gồm thiết bị của nhà cung cấp | SOT-23-5 |
Số sản phẩm cơ bản | ADA4891 |
Đặc điểm củaADA4891-1ARJZ-R7
Chuẩn bị cho các ứng dụng ô tô
Tốc độ cao và ổn định nhanh
-3 dB băng thông: 220 MHz (G = +1)
Tốc độ xoay: 170 V/μs
Thời gian ổn định đến 0,1%: 28 ns
Các thông số kỹ thuật video (G = +2, RL = 150 Ω)
0.1 dB tăng phẳng: 25 MHz
Lỗi tăng chênh lệch: 0,05%
Lỗi pha khác biệt: 0,25°
Hoạt động cung cấp đơn
Phạm vi cung cấp rộng: 2,7V đến 5,5V
Biến động đầu ra trong phạm vi 50 mV của đường ray cung cấp
Sự biến dạng thấp: 79 dBc SFDR ở 1 MHz
Điện ra tuyến tính: 125 mA ở −40 dBc
Năng lượng thấp: 4,4 mA mỗi bộ khuếch đại
Các ứng dụng của ADA4891-1ARJZ-R7
Hệ thống thông tin giải trí ô tô
Hệ thống hỗ trợ lái xe ô tô
Hình ảnh
Video tiêu dùng
Các bộ lọc hoạt động
Máy điều khiển cáp đồng trục
Các bộ đệm đồng hồ
Phương tiện tăng cường trước photodiode
Bộ cảm biến hình ảnh tiếp xúc và bộ đệm
Môi trường & xuất khẩu phân loạiADA4891-1ARJZ-R7
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 1 (không giới hạn) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | EAR99 |
HTSUS | 8542.33.0001 |
