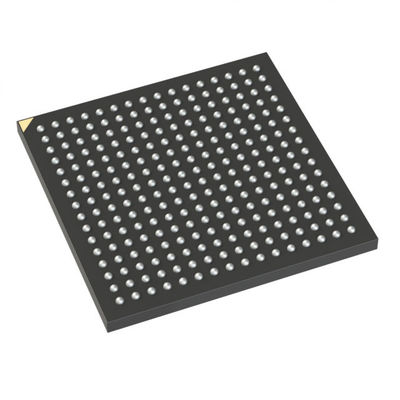

LCMXO2-4000HE-4BG256C Field Programmable Gate Array IC 206 94208 4320 256-LFBGA
| TYPE | Mô tả |
| Nhóm | Các mạch tích hợp (IC) |
| Nhúng | |
| FPGA (Field Programmable Gate Array) | |
| Mfr | Lattice Semiconductor Corporation |
| Dòng | MachXO2 |
| Bao bì | Thẻ |
| Số LAB/CLB | 540 |
| Số lượng các phần tử logic / ô | 4320 |
| Tổng RAM Bit | 94208 |
| Số lượng I/O | 206 |
| Điện áp - Cung cấp | 1.14V ~ 1.26V |
| Loại lắp đặt | Mặt đất |
| Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
| Bao bì / Vỏ | 256-LFBGA |
| Bao gồm thiết bị của nhà cung cấp | 256-CABGA (14x14) |
| Số sản phẩm cơ bản | LCMXO2-4000 |
Đặc điểm củaLCMXO2-4000HE-4BG256C
• Không biến động, có thể tái cấu hình vô hạn
• Khởi động ngay lập tức
• Một chip, giải pháp an toàn
• Có thể lập trình thông qua JTAG, SPI hoặc I2C
• Hỗ trợ lập trình nền của bộ nhớ không dễ bay hơi
• Tùy chọn khởi động kép với bộ nhớ SPI bên ngoài
• TransFRTM Reconfiguration
• Cập nhật logic trong lĩnh vực trong khi hệ thống hoạt động
• Hỗ trợ nâng cao cấp hệ thống
• Các chức năng cứng trên chip: SPI, I2C, bộ đếm thời gian / đếm
• Máy dao động trên chip với độ chính xác 5,5%
• TraceID duy nhất để theo dõi hệ thống
• Chế độ lập trình một lần (OTP)
• Cung cấp điện duy nhất với phạm vi hoạt động mở rộng
• Quá trình quét ranh giới tiêu chuẩn IEEE 1149.1
• Chương trình trong hệ thống phù hợp với IEEE 1532
• I / O hỗ trợ ổ cắm nóng
• Kết thúc chênh lệch trên chip
• Chế độ kéo lên hoặc kéo xuống có thể lập trình
• Đồng hồ linh hoạt trên chip
• Tám đồng hồ chính
• Tối đa hai đồng hồ cạnh cho giao diện I / O tốc độ cao (chỉ ở phía trên và phía dưới)
• Tối đa hai PLL tương tự cho mỗi thiết bị với tổng hợp tần số n
Phạm vi tần số đầu vào rộng (7 MHz đến 400 MHz)
Mô tả củaLCMXO2-4000HE-4BG256C
Các MachXO2 PLDs có sẵn trong một loạt các gói không halogen tiên tiến từ không gian
tiết kiệm 2,5 mm x 2,5 mm WLCSP cho 23 mm x 23 mm fpBGA. Các thiết bị MachXO2 hỗ trợ di chuyển mật độ
trong cùng một gói. Bảng 1-1 cho thấy mật độ LUT, gói và tùy chọn I / O, cùng với các khóa khác
các thông số.
Môi trường & xuất khẩu phân loạiLCMXO2-4000HE-4BG256C
| ATTRIBUTE | Mô tả |
| Tình trạng RoHS | Phù hợp với ROHS3 |
| Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
| Tình trạng REACH | REACH Không bị ảnh hưởng |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
|
|
