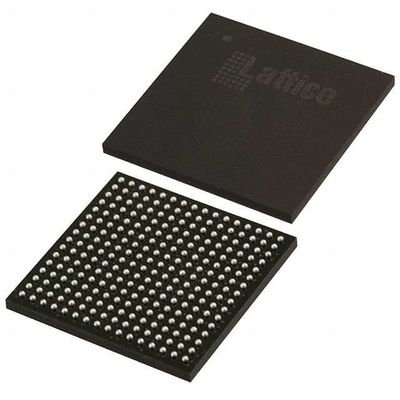

LCMXO2-4000HC-4FTG256C Field Programmable Gate Array FPGA IC 206 94208 4320 256-LBGA
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Dòng | MachXO2 |
Bao bì | Thẻ |
Số LAB/CLB | 540 |
Số lượng các phần tử logic / ô | 4320 |
Tổng RAM Bit | 94208 |
Số lượng I/O | 206 |
Điện áp - Cung cấp | 2.375V ~ 3.465V |
Loại lắp đặt | Mặt đất |
Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
Bao bì / Vỏ | 256-LBGA |
Bao gồm thiết bị của nhà cung cấp | 256-FTBGA (17x17) |
Số sản phẩm cơ bản | LCMXO2-4000 |
Đặc điểm củaLCMXO2-4000HC-4FTG256C
• I / O hỗ trợ ổ cắm nóng
• Kết thúc chênh lệch trên chip
• Chế độ kéo lên hoặc kéo xuống có thể lập trình
• Đồng hồ linh hoạt trên chip
• Tám đồng hồ chính
• Tối đa hai đồng hồ cạnh cho giao diện I / O tốc độ cao (chỉ ở phía trên và phía dưới)
• Tối đa hai PLL tương tự cho mỗi thiết bị với tổng hợp tần số n
Phạm vi tần số đầu vào rộng (7 MHz đến 400 MHz)
• Không biến động, có thể tái cấu hình vô hạn
• Khởi động ngay lập tức
• Một chip, giải pháp an toàn
• Có thể lập trình thông qua JTAG, SPI hoặc I2C
• Hỗ trợ lập trình nền của bộ nhớ không dễ bay hơi
• Tùy chọn khởi động kép với bộ nhớ SPI bên ngoài
• TransFRTM Reconfiguration
• Cập nhật logic trong lĩnh vực trong khi hệ thống hoạt động
• Hỗ trợ nâng cao cấp hệ thống
• Các chức năng cứng trên chip: SPI, I2C, bộ đếm thời gian / đếm
• Máy dao động trên chip với độ chính xác 5,5%
• TraceID duy nhất để theo dõi hệ thống
• Chế độ lập trình một lần (OTP)
• Cung cấp điện duy nhất với phạm vi hoạt động mở rộng
• Quá trình quét ranh giới tiêu chuẩn IEEE 1149.1
• Chương trình trong hệ thống phù hợp với IEEE 1532
• Nhiều lựa chọn gói
• Các tùy chọn gói TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Các lựa chọn gói nhỏ
Đơn giản là 2,5 mm x 2,5 mm
• Sự di cư mật độ được hỗ trợ
• Bao bì không chứa halogen tiên tiến
Mô tả củaLCMXO2-4000HC-4FTG256C
Lattice cung cấp một loạt các công cụ thiết kế cho phép các thiết kế phức tạp được thực hiện hiệu quả bằng cách sử dụng các thiết bị của gia đình MachXO2.
Các công cụ tổng hợp logic phổ biến cung cấp hỗ trợ thư viện tổng hợp cho MachXO2.
đầu ra cùng với các sở thích và hạn chế do người dùng chỉ định để đặt và định tuyến thiết kế trong thiết bị MachXO2.
Môi trường & xuất khẩu phân loạiLCMXO2-4000HC-4FTG256C
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
