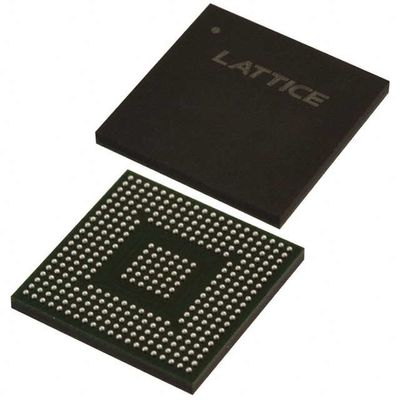

LCMXO2-4000HC-4BG332C Field Programmable Gate Array IC 274 94208 4320 332-FBGA
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Dòng | MachXO2 |
Bao bì | Thẻ |
Số LAB/CLB | 540 |
Số lượng các phần tử logic / ô | 4320 |
Tổng RAM Bit | 94208 |
Số lượng I/O | 274 |
Điện áp - Cung cấp | 2.375V ~ 3.465V |
Loại lắp đặt | Mặt đất |
Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
Bao bì / Vỏ | 332-FBGA |
Bao gồm thiết bị của nhà cung cấp | 332-CABGA (17 x 17) |
Số sản phẩm cơ bản | LCMXO2-4000 |
Đặc điểm củaLCMXO2-4000HC-4BG332C
• Bộ nhớ nhúng và phân phối
• Tối đa 240 kbits sysMEMTM Embedded Block RAM
• Tối đa 54 kbits RAM phân tán
• FIFO logic điều khiển chuyên dụng
• Bộ nhớ flash trên chip
• Tối đa 256 kbits bộ nhớ flash của người dùng
• 100.000 chu kỳ ghi
• Truy cập thông qua giao diện WISHBONE, SPI, I2C và JTAG
• Có thể được sử dụng như bộ xử lý mềm PROM hoặc như bộ nhớ Flash
• Nguồn đồng bộ I / O được thiết kế trước
• Đăng ký DDR trong các tế bào I/O
• Định nghĩa chuyển số chuyên dụng
• 7:1 Chuẩn bị cho màn hình I/O
• DDR chung, DDRX2, DDRX4
• Bộ nhớ DDR/DDR2/LPDDR chuyên dụng với hỗ trợ DQS
• Bộ đệm I/O linh hoạt hiệu suất cao
• Bộ đệm sysIO có thể lập trình hỗ trợ nhiều giao diện:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
Các hệ thống LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
️ Nhập kích hoạt Schmitt, lên đến 0,5 V hysteresis
• I / O hỗ trợ ổ cắm nóng
• Kết thúc chênh lệch trên chip
• Chế độ kéo lên hoặc kéo xuống có thể lập trình
Mô tả củaLCMXO2-4000HC-4BG332C
Lattice cung cấp nhiều IP (Sự sở hữu trí tuệ) LatticeCORETM mô-đun được thiết kế trước, bao gồm một số
Thiết kế tham chiếu được cấp phép miễn phí, tối ưu hóa cho gia đình MachXO2 PLD.
lõi IP như các khối tiêu chuẩn, người dùng được tự do tập trung vào các khía cạnh độc đáo của thiết kế của họ, tăng năng suất của họ.
Môi trường & xuất khẩu phân loạiLCMXO2-4000HC-4BG332C
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
