Created with Pixso. LCMXO2-2000HC-4TG144C Chip mạch tích hợp FPGA 111 I/O 144TQFP

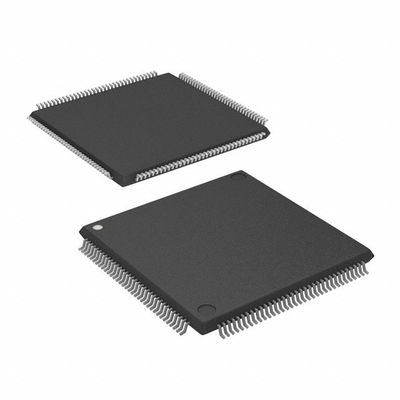

LCMXO2-2000HC-4TG144C Chip mạch tích hợp FPGA 111 I/O 144TQFP

Tên thương hiệu: Original
Số mẫu: LCMXO2-2000HC-4TG144C
MOQ: 1
giá bán: negotiable
Thời gian giao hàng: 3-4 ngày
Điều khoản thanh toán: TT
Thông tin chi tiết
Nguồn gốc:
Bản gốc
Chứng nhận:
Original
Dòng:
máyXO2
Số phần tử logic/ô:
2112
Tổng số bit RAM:
75776
Nhiệt độ hoạt động:
0°C ~ 85°C (TJ)
Số lượng I/O:
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
Điện áp - Cung cấp:
2.375V ~ 3.465V
Bao bì / Vỏ:
144-LQFP
Bao bì:
Thẻ
chi tiết đóng gói:
hộp hộp
Khả năng cung cấp:
100
Làm nổi bật:

111 Chip mạch tích hợp I / O

,

144TQFP Chip FPGA

,

LCMXO2-2000HC-4TG144C

Mô tả sản phẩm

LCMXO2-2000HC-4TG144C Chip mạch tích hợp FPGA 111 I/O 144TQFP


Chips từ nhà máy. tất cả đều mới và nguyên bản. xin vui lòng thông báo cho chúng tôi số phần và lượng khi hỏi.

Thông số kỹ thuật của LCMXO2-2000HC-4TG144C



TYPE Mô tả
Nhóm Các mạch tích hợp (IC)
  Nhúng
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Dòng MachXO2
Bao bì Thẻ
Số LAB/CLB 264
Số lượng các phần tử logic / ô 2112
Tổng RAM Bit 75776
Số lượng I/O 111
Điện áp - Cung cấp 2.375V ~ 3.465V
Loại lắp đặt Mặt đất
Nhiệt độ hoạt động 0 °C ~ 85 °C (TJ)
Bao bì / Vỏ 144-LQFP
Bao gồm thiết bị của nhà cung cấp 144-TQFP (20x20)
Số sản phẩm cơ bản LCMXO2-2000



Đặc điểm củaLCMXO2-2000HC-4TG144C


• Bộ nhớ flash trên chip
• Tối đa 256 kbits bộ nhớ flash của người dùng
• 100.000 chu kỳ ghi
• Truy cập thông qua giao diện WISHBONE, SPI, I2C và JTAG
• Có thể được sử dụng như bộ xử lý mềm PROM hoặc như bộ nhớ Flash
• Nguồn đồng bộ I / O được thiết kế trước
• Đăng ký DDR trong các tế bào I/O
• Định nghĩa chuyển số chuyên dụng
• 7:1 Chuẩn bị cho màn hình I/O
• DDR chung, DDRX2, DDRX4
• Bộ nhớ DDR/DDR2/LPDDR chuyên dụng với hỗ trợ DQS
• Bộ đệm I/O linh hoạt hiệu suất cao
• Bộ đệm sysIO có thể lập trình hỗ trợ nhiều giao diện:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
Các hệ thống LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
️ Nhập kích hoạt Schmitt, lên đến 0,5 V hysteresis
• I / O hỗ trợ ổ cắm nóng
• Kết thúc chênh lệch trên chip
• Chế độ kéo lên hoặc kéo xuống có thể lập trình
• Đồng hồ linh hoạt trên chip
• Tám đồng hồ chính
• Tối đa hai đồng hồ cạnh cho giao diện I / O tốc độ cao (chỉ ở phía trên và phía dưới)
• Tối đa hai PLL tương tự cho mỗi thiết bị với tổng hợp tần số n
Phạm vi tần số đầu vào rộng (7 MHz đến 400 MHz)
• Không biến động, có thể tái cấu hình vô hạn
• Khởi động ngay lập tức
• Một chip, giải pháp an toàn
• Có thể lập trình thông qua JTAG, SPI hoặc I2C
• Hỗ trợ lập trình nền của bộ nhớ không dễ bay hơi
• Tùy chọn khởi động kép với bộ nhớ SPI bên ngoài
• TransFRTM Reconfiguration
• Cập nhật logic trong lĩnh vực trong khi hệ thống hoạt động
• Hỗ trợ nâng cao cấp hệ thống
• Các chức năng cứng trên chip: SPI, I2C, bộ đếm thời gian / đếm
• Máy dao động trên chip với độ chính xác 5,5%
• TraceID duy nhất để theo dõi hệ thống
• Chế độ lập trình một lần (OTP)
• Cung cấp điện duy nhất với phạm vi hoạt động mở rộng
• Quá trình quét ranh giới tiêu chuẩn IEEE 1149.1
• Chương trình trong hệ thống phù hợp với IEEE 1532







Mô tả củaLCMXO2-2000HC-4TG144C


Mỗi thiết bị trong gia đình có một cổng JTAG hỗ trợ lập trình và cấu hình của thiết bị cũng như
Các thiết bị MachXO2 có thể hoạt động từ nguồn cung cấp điện 3.3 V, 2.5 V và 1.2 V, giúp tích hợp dễ dàng vào toàn bộ hệ thống.




Môi trường & xuất khẩu phân loạiLCMXO2-2000HC-4TG144C


ATTRIBUTE Mô tả
Tình trạng RoHS Phù hợp với ROHS3
Mức độ nhạy cảm với độ ẩm (MSL) 3 (168 giờ)
Tình trạng REACH REACH Không bị ảnh hưởng
ECCN EAR99
HTSUS 8542.39.0001
