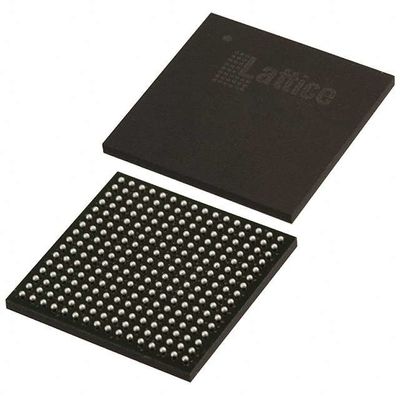

LCMXO2-2000HC-4FTG256I MachXO2 FPGA IC Chip 206 75776 2112 256-LBGA
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Dòng | MachXO2 |
Bao bì | Thẻ |
Số LAB/CLB | 264 |
Số lượng các phần tử logic / ô | 2112 |
Tổng RAM Bit | 75776 |
Số lượng I/O | 206 |
Điện áp - Cung cấp | 2.375V ~ 3.465V |
Loại lắp đặt | Mặt đất |
Nhiệt độ hoạt động | -40 °C ~ 100 °C (TJ) |
Bao bì / Vỏ | 256-LBGA |
Bao gồm thiết bị của nhà cung cấp | 256-FTBGA (17x17) |
Số sản phẩm cơ bản | LCMXO2-2000 |
Đặc điểm củaLCMXO2-2000HC-4FTG256I
• Bộ đệm I/O linh hoạt hiệu suất cao
• Bộ đệm sysIO có thể lập trình hỗ trợ nhiều giao diện:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
Các hệ thống LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
️ Nhập kích hoạt Schmitt, lên đến 0,5 V hysteresis
• I / O hỗ trợ ổ cắm nóng
• Kết thúc chênh lệch trên chip
• Chế độ kéo lên hoặc kéo xuống có thể lập trình
• Đồng hồ linh hoạt trên chip
• Tám đồng hồ chính
• Tối đa hai đồng hồ cạnh cho giao diện I / O tốc độ cao (chỉ ở phía trên và phía dưới)
• Tối đa hai PLL tương tự cho mỗi thiết bị với tổng hợp tần số n
Phạm vi tần số đầu vào rộng (7 MHz đến 400 MHz)
• Không biến động, có thể tái cấu hình vô hạn
• Khởi động ngay lập tức
• Một chip, giải pháp an toàn
• Có thể lập trình thông qua JTAG, SPI hoặc I2C
• Hỗ trợ lập trình nền của bộ nhớ không dễ bay hơi
• Tùy chọn khởi động kép với bộ nhớ SPI bên ngoài
• TransFRTM Reconfiguration
• Cập nhật logic trong lĩnh vực trong khi hệ thống hoạt động
• Hỗ trợ nâng cao cấp hệ thống
• Các chức năng cứng trên chip: SPI, I2C, bộ đếm thời gian / đếm
• Máy dao động trên chip với độ chính xác 5,5%
• TraceID duy nhất để theo dõi hệ thống
• Chế độ lập trình một lần (OTP)
• Cung cấp điện duy nhất với phạm vi hoạt động mở rộng
• Quá trình quét ranh giới tiêu chuẩn IEEE 1149.1
• Chương trình trong hệ thống phù hợp với IEEE 1532
• Nhiều lựa chọn gói
• Các tùy chọn gói TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Các lựa chọn gói nhỏ
Đơn giản là 2,5 mm x 2,5 mm
• Sự di cư mật độ được hỗ trợ
• Bao bì không chứa halogen tiên tiến
Mô tả củaLCMXO2-2000HC-4FTG256I
Các MachXO2 PLDs có sẵn trong một loạt các gói không halogen tiên tiến từ không gian
tiết kiệm 2,5 mm x 2,5 mm WLCSP cho 23 mm x 23 mm fpBGA. Các thiết bị MachXO2 hỗ trợ di chuyển mật độ
trong cùng một gói. Bảng 1-1 cho thấy mật độ LUT, gói và tùy chọn I / O, cùng với các khóa khác
các thông số.
Môi trường & xuất khẩu phân loạiLCMXO2-2000HC-4FTG256I
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
