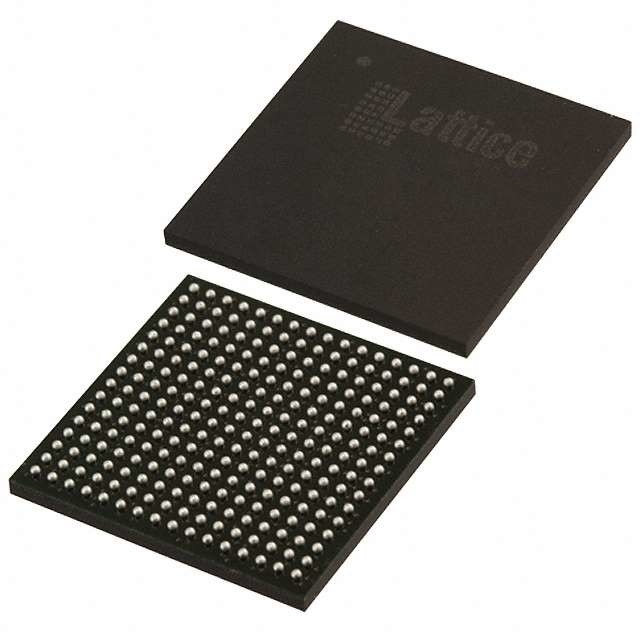

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array FPGA IC 79 65536 1280

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array FPGA IC 79 65536 1280

  • Điểm nổi bật

    Field Programmable Gate Array FPGA IC

    ,

    LCMXO2-1200UHC-4FTG256I

    ,

    LCMXO2-1200UHC-4FTG256I fpga IC

  • Số phòng thí nghiệm/câu lạc bộ
    160
  • Số phần tử logic/ô
    1280
  • Tổng số bit RAM
    75776
  • Số lượng I/O
    206
  • Điện áp - Cung cấp
    2.375V ~ 3.465V
  • Nhiệt độ hoạt động
    -40°C ~ 100°C (TJ)
  • Bao bì / Vỏ
    256-LBGA
  • Nguồn gốc
    Bản gốc
  • Hàng hiệu
    Original
  • Chứng nhận
    Original
  • Số mô hình
    LCMXO2-1200UHC-4FTG256I
  • Số lượng đặt hàng tối thiểu
    1
  • Giá bán
    Negotiation
  • chi tiết đóng gói
    hộp hộp
  • Thời gian giao hàng
    3-4 ngày
  • Điều khoản thanh toán
    TT
  • Khả năng cung cấp
    100

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array FPGA IC 79 65536 1280

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array (FPGA) IC 79 65536 1280


Chips từ nhà máy. tất cả đều mới và nguyên bản. xin vui lòng thông báo cho chúng tôi số phần và lượng khi hỏi.

Thông số kỹ thuật của LCMXO2-1200UHC-4FTG256I



TYPE Mô tả
Nhóm Các mạch tích hợp (IC)
  Nhúng
  FPGA (Field Programmable Gate Array)
Mfr Lattice Semiconductor Corporation
Dòng MachXO2
Bao bì Thẻ
Số LAB/CLB 160
Số lượng các phần tử logic / ô 1280
Tổng RAM Bit 75776
Số lượng I/O 206
Điện áp - Cung cấp 2.375V ~ 3.465V
Loại lắp đặt Mặt đất
Nhiệt độ hoạt động -40 °C ~ 100 °C (TJ)
Bao bì / Vỏ 256-LBGA
Bao gồm thiết bị của nhà cung cấp 256-FTBGA (17x17)
Số sản phẩm cơ bản LCMXO2-1200



Đặc điểm củaLCMXO2-1200UHC-4FTG256I





Người quản trị:
• Bộ nhớ flash trên chip
• Tối đa 256 kbits bộ nhớ flash của người dùng
• 100.000 chu kỳ ghi
• Truy cập thông qua giao diện WISHBONE, SPI, I2C và JTAG
• Có thể được sử dụng như bộ xử lý mềm PROM hoặc như bộ nhớ Flash
• Nguồn đồng bộ I / O được thiết kế trước
• Đăng ký DDR trong các tế bào I/O
• Định nghĩa chuyển số chuyên dụng
• 7:1 Chuẩn bị cho màn hình I/O
• DDR chung, DDRX2, DDRX4
• Bộ nhớ DDR/DDR2/LPDDR chuyên dụng với hỗ trợ DQS
• Bộ đệm I/O linh hoạt hiệu suất cao
• Bộ đệm sysIO có thể lập trình hỗ trợ nhiều giao diện:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ PCI
Các hệ thống LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
️ Nhập kích hoạt Schmitt, lên đến 0,5 V hysteresis
• I / O hỗ trợ ổ cắm nóng
• Kết thúc chênh lệch trên chip
• Chế độ kéo lên hoặc kéo xuống có thể lập trình
• Đồng hồ linh hoạt trên chip
• Tám đồng hồ chính
• Tối đa hai đồng hồ cạnh cho giao diện I / O tốc độ cao (chỉ ở phía trên và phía dưới)
• Tối đa hai PLL tương tự cho mỗi thiết bị với tổng hợp tần số n
Phạm vi tần số đầu vào rộng (7 MHz đến 400 MHz)
• Không biến động, có thể tái cấu hình vô hạn
• Khởi động ngay lập tức
• Một chip, giải pháp an toàn
• Có thể lập trình thông qua JTAG, SPI hoặc I2C
• Hỗ trợ lập trình nền của bộ nhớ không dễ bay hơi
• Tùy chọn khởi động kép với bộ nhớ SPI bên ngoài
• TransFRTM Reconfiguration
• Cập nhật logic trong lĩnh vực trong khi hệ thống hoạt động







Các ứng dụng củaLCMXO2-1200UHC-4FTG256I


Các thiết bị MachXO2 được thiết kế trên một quy trình năng lượng thấp 65 nm không dễ bay hơi.Kiến trúc thiết bị có một số tính năng như I / O chênh lệch swing thấp có thể lập trình và khả năng tắt các ngân hàng I / O, PLL trên chip và dao động động.






Môi trường & xuất khẩu phân loạiLCMXO2-1200UHC-4FTG256I


ATTRIBUTE Mô tả
Tình trạng RoHS Phù hợp với ROHS3
Mức độ nhạy cảm với độ ẩm (MSL) 3 (168 giờ)
Tình trạng REACH REACH Không bị ảnh hưởng
ECCN 3A991D
HTSUS 8542.39.0001
