TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
FPGA (Field Programmable Gate Array) | |
Mfr | Lattice Semiconductor Corporation |
Dòng | LA-ECP5 |
Bao bì | Thẻ |
Số LAB/CLB | 3000 |
Số lượng các phần tử logic / ô | 24000 |
Tổng RAM Bit | 1032192 |
Số lượng I/O | 197 |
Điện áp - Cung cấp | 1.04V ~ 1.155V |
Loại lắp đặt | Mặt đất |
Nhiệt độ hoạt động | -40 °C ~ 125 °C (TJ) |

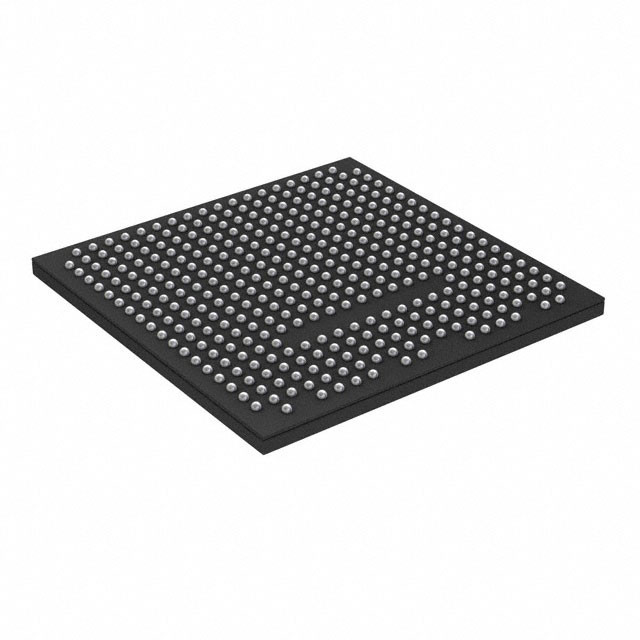

Bao bì / Vỏ | 381-FBGA |
Bao gồm thiết bị của nhà cung cấp | 381-CABGA (17x17) |
Số sản phẩm cơ bản | LAE5UM-25 |
Đặc điểm củaLAE5UM-25F-7BG381E
* mật độ logic cao hơn cho tăng tích hợp hệ thống
* 12K đến 44K LUT
* 197 đến 203 I/O có thể lập trình bởi người dùng
* SERDES nhúng
* 270 Mb/s, lên đến 3,2 Gb/s, giao diện SERDES (ECP5UM Automotive)
* Hỗ trợ eDP trong RDR (1,62 Gb / s) và HDR (2,7 Gb / s)
* Tối đa bốn kênh cho mỗi thiết bị: PCI Express,Ethernet (1GbE, XAUI, và SGMII,), và CPRI
* sysDSPTM
* Kiến trúc cắt hoàn toàn có thể thăng trầm
* 12 đến 160 lát để tăng và tích lũy hiệu suất cao
* Hoạt động ALU 54 bit mạnh mẽ
* Phân chia thời gian Multiplexing Chia sẻ MAC
* Xấp xỉ và cắt ngắn
* Mỗi lát hỗ trợ
* Một nửa 36 x 36, hai 18 x 18 hoặc bốn 9 x 9 nhân
* Các hoạt động nâng cao 18 x 36 MAC và 18 x 18 Multiple- Multiply- Accumulate (MMAC)
* Tài nguyên bộ nhớ linh hoạt
* Tối đa 1.944 Mb sysMEMTM Embedded Block RAM (EBR)
* 194K đến 351K bit RAM phân phối
* sysCLOCK PLL và DLL tương tự
* Bốn DLL và bốn PLL ở LAE5-45; hai DLL và hai PLL ở LAE5-25 và LAE5-12
* Nguồn đồng bộ I / O được thiết kế trước
* Đăng ký DDR trong các ô I/O
* Chức năng chuẩn hóa đọc / ghi chuyên dụng
* Logic chuyển động chuyên dụng
* Hỗ trợ tiêu chuẩn đồng bộ nguồn
* ADC/ DAC, 7:1 LVDS, XGMII
* Thiết bị ADC/DAC tốc độ cao
* Hỗ trợ bộ nhớ DDR2/DDR3 và LPDDR2/LPDDR3 chuyên dụng với logic DQS, tốc độ dữ liệu lên đến 800 Mb/s
* Hỗ trợ bộ đệm sysI / OTM có thể lập trình rộng rãi
Phạm vi giao diện
* Kết thúc trên chip
* LVTTL và LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
* giao diện đầu vào subLVDS và SLVS, MIPI D-PHY
* Cấu hình thiết bị linh hoạt
* Ngân hàng chung cho cấu hình I/O
* Giao diện flash khởi động SPI
* Hình ảnh khởi động kép được hỗ trợ
* Slave SPI
* TransFRTM I/O cho các bản cập nhật đơn giản
* Hỗ trợ giảm thiểu sự cố đơn lẻ (SEU)
* Khám phá lỗi mềm
* Chỉnh sửa lỗi mềm mà không dừng hoạt động của người dùng
* Soft Error Injection Emulate SEU event to debug system error handling (Làm tương tự với sự kiện SEU để gỡ lỗi xử lý lỗi hệ thống)
* Hỗ trợ cấp hệ thống
* IEEE 1149.1 và IEEE 1532 phù hợp
* Reveal Logic Analyzer
* Máy dao động trên chip để khởi tạo và sử dụng chung
* 1.1 V nguồn điện lõi
Mô tả củaLAE5UM-25F-7BG381E
Gia đình thiết bị FPGA ECP5 Automotive được tối ưu hóa để cung cấp các tính năng hiệu suất cao như:
một kiến trúc DSP nâng cao, tốc độ cao SERDES và tốc độ cao nguồn giao diện đồng bộ trong một
vải FPGA tiết kiệm.
Môi trường & xuất khẩu phân loạiLAE5UM-25F-7BG381E
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
