| Tên thương hiệu: | Original |
| Số mẫu: | HCPL-2611-020E |
| MOQ: | 1 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 3-4 ngày |
| Điều khoản thanh toán: | TT |

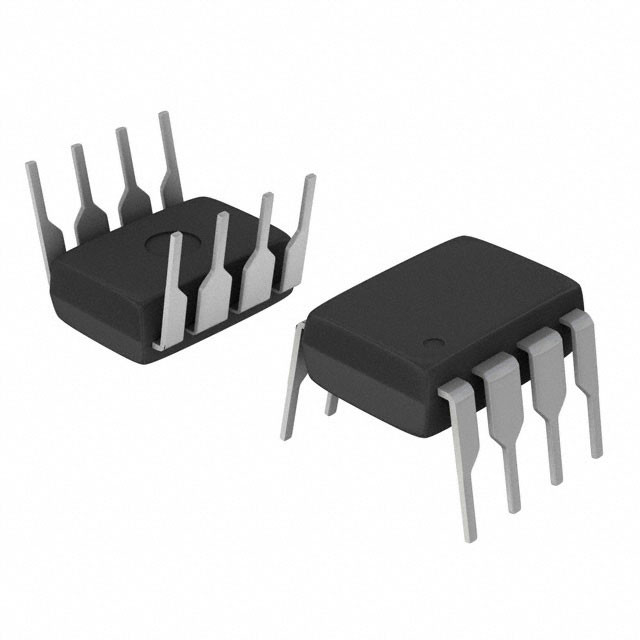

HCPL-2611-020E Logic Output Optoisolator 10MBd Schottky Clamped 5000Vrms 15kV/μs
| TYPE | Mô tả |
| Nhóm | Máy cách ly |
| Máy cách điện quang | |
| Logic Output Optoisolators | |
| Nhà sản xuất | Broadcom Limited |
| Dòng | - |
| Bao bì | Bơm |
| Tình trạng phần | Hoạt động |
| Số kênh | 1 |
| Các đầu vào - Mặt 1/ Mặt 2 | 1/0 |
| Điện áp - Khai độc | 5000Vrms |
| Khả năng miễn dịch tạm thời (min) | 15kV/μs |
| Loại đầu vào | DC |
| Loại đầu ra | Mở bộ sưu tập, Schottky Clamped |
| Hiện tại - Khả năng đầu ra / kênh | 50 mA |
| Tỷ lệ dữ liệu | 10MBd |
| Sự chậm phát triển tpLH / tpHL (tối đa) | 100n, 100n |
| Thời gian tăng / giảm (Loại) | 24n, 10n |
| Điện áp - Tiến về phía trước (Vf) (Loại) | 1.5V |
| Dòng điện - DC Forward (If) (Max) | 20mA |
| Điện áp - Cung cấp | 4.5V ~ 5.5V |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C |
| Loại lắp đặt | Qua lỗ |
| Bao bì / Vỏ | 8-DIP (0,300", 7,62mm) |
| Bao gồm thiết bị của nhà cung cấp | 8-DIP |
| Số sản phẩm cơ bản | HCPL-2611 |
Đặc điểm củaHCPL-2611-020E
* Tối thiểu 15 kV/μs từ chối chế độ chung (CMR) ở
VCM = 1 kV cho HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Tốc độ cao: 10 MBd điển hình
* Tương thích với LSTTL/TTL
* Khả năng dòng điện đầu vào thấp: 5 mA
* Đảm bảo hiệu suất AC và DC trên nhiệt độ công nghiệp: ¥40 °C đến + 85 °C
* Có sẵn trong 8-Pin DIP, SOIC-8, gói thân rộng
* Khả năng phát ra (chỉ sản phẩm một kênh)
* Chứng nhận an toàn
- UL được công nhận - 3750 Vrms trong 1 phút và
5000 Vrms trong 1 phút cho mỗi UL1577 CSA được phê duyệt
(5000 Vrms / 1 phút xếp hạng là cho HCNW137/26X1
và Tùy chọn 020 [6N137, HCPL-2601/11/30/31,
Chỉ các sản phẩm HCPL-4661])
IEC/EN/DIN EN 60747-5-5 được phê duyệt với:
️ * VIORM = 567 Vpeak cho 06xx Tùy chọn 060
️ * VIORM = 630 Vpeak cho 6N137/26xx Tùy chọn 060
️ * VIORM =1414 Vpeak cho HCNW137/26x1
* Phiên bản MIL-PRF-38534 kín sẵn
* (HCPL-56xx/66xx)
Các ứng dụng củaHCPL-2611-020E
* Máy thu dây cách ly
* Giao diện máy tính và thiết bị ngoại vi
* Giao diện hệ thống vi xử lý
* Phân biệt số cho chuyển đổi A / D, D / A
* Chuyển nguồn cung cấp điện
* Cách riêng biệt đầu vào/bước ra của thiết bị
* Loại bỏ vòng tròn mặt đất
* Thay thế bộ biến áp xung
* Phân biệt bóng bán dẫn điện trong động cơ
* Phân biệt các hệ thống logic tốc độ cao
Môi trường & xuất khẩu phân loạiHCPL-2611-020E
| ATTRIBUTE | Mô tả |
| Tình trạng RoHS | Phù hợp với ROHS3 |
| Mức độ nhạy cảm với độ ẩm (MSL) | 1 (không giới hạn) |
| Tình trạng REACH | REACH Không bị ảnh hưởng |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
|
|
