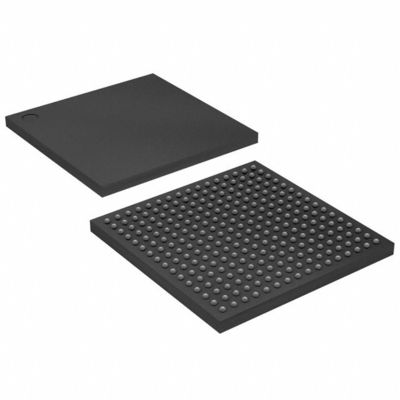

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
CPLD (các thiết bị logic có thể lập trình phức tạp) | |
Nhà sản xuất | Thông tin |
Dòng | MAX® V |
Bao bì | Thẻ |
Loại lập trình | Trong hệ thống có thể lập trình |
Thời gian trì hoãn tpd(1) tối đa | 9 ns |
Dòng điện áp - nội bộ | 1.71V ~ 1.89V |
Số phần tử logic/đảng | 570 |
Số lượng tế bào lớn | 440 |
Số lượng I/O | 159 |
Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
Loại lắp đặt | Mặt đất |
Bao bì / Vỏ | 256-LBGA |
Bao gồm thiết bị của nhà cung cấp | 256-FBGA (17x17) |
Số sản phẩm cơ bản | 5M570Z |
Chức năng của5M570ZF256C5N
Các thiết bị MAX V chứa một kiến trúc hai chiều dựa trên hàng và cột để
thực hiện logic tùy chỉnh. liên kết hàng và cột cung cấp liên kết tín hiệu
giữa các khối mảng logic (LAB).
Mỗi LAB trong mảng logic chứa 10 phần tử logic (LE).
Các LAB được nhóm theo các nhóm:
MultiTrack kết nối cung cấp nhanh chóng
Sự chậm trễ thời gian chi tiết giữa LAB.
Thời gian chậm trễ tối thiểu cho các mức logic bổ sung so với kết nối liên kết theo tuyến đường toàn cầu
cấu trúc.
Các phần tử I/O (IOE) nằm sau các hàng và cột LAB xung quanh
mỗi IOE chứa một pin hai chiều
Bộ đệm I/O với một số tính năng tiên tiến.
và các tiêu chuẩn đơn kết thúc khác nhau, chẳng hạn như 33-MHz, 32-bit PCITM và LVTTL.
Môi trường & xuất khẩu phân loại5M570ZF256C5N
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với RoHS |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
