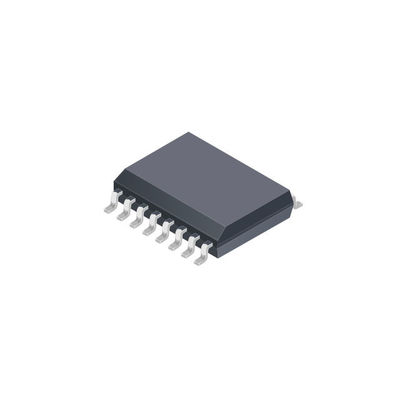

ACS733KLATR-40AB-T Cảm biến dòng 40A 1 kênh Hall Effect Differential Bi-directional
| TYPE | Mô tả |
| Nhóm | Cảm biến, Bộ chuyển đổi |
| Cảm biến điện | |
| Mfr | Allegro MicroSystems |
| Dòng | - |
| Bao bì | Dây băng và cuộn (TR) |
| Dây cắt (CT) | |
| Để đo lường | AC/DC |
| Loại cảm biến | Hiệu ứng Hall, khác biệt |
| Hiện tại - cảm biến | 40A |
| Số kênh | 1 |
| Sản lượng | Ratiometric, điện áp |
| Nhạy cảm | 33mV/A |
| Tần số | 1MHz |
| Tính tuyến tính | ± 0,5% |
| Độ chính xác | ± 1,7% |
| Điện áp - Cung cấp | 3.14V ~ 3.46V |
| Thời gian phản ứng | 200ns |
| Dòng điện - Cung cấp (tối đa) | 35mA |
| Nhiệt độ hoạt động | -40 °C ~ 125 °C |
| Thể loại | Ô tô |
| Trình độ | AEC-Q100 |
| Sự phân cực | Hai hướng |
| Loại lắp đặt | Mặt đất |
| Bao bì / Vỏ | 16-SOIC (0,295", 7,50mm chiều rộng) |
| Bao gồm thiết bị của nhà cung cấp | 16-SOIC |
| Số sản phẩm cơ bản | ACS733 |
Đặc điểm của ACS733KLATR-40AB-T
• AEC-Q100 ô tô đủ điều kiện
• băng thông cao, đầu ra tương tự 1 MHz
• Khám phá Hall khác biệt từ chối các trường chế độ thông thường
• Khung thân rộng SOIC16 cách ly cao cung cấp cách ly galvanic cho các ứng dụng điện áp cao
• Vệ chắn tích hợp hầu như loại bỏ kết nối dung lượng từ dây dẫn điện đến chết, ức chế đáng kể tiếng ồn đầu ra do biến động dv / dt cao
• Hiệu suất tiếng ồn hàng đầu trong ngành với băng thông được cải thiện đáng kể thông qua thiết kế bộ khuếch đại và bộ lọc độc quyền
• Chứng nhận UL60950-1 (phiên bản 2)
□ Độ điện áp điện áp = 3.6 kVRMS
□ Điện áp làm việc cách ly cơ bản = 616 VRMS
• Khám phá lỗi hiện tại nhanh chóng và có thể cấu hình bên ngoài
• 1 mΩ kháng điện dẫn chính cho mất điện thấp và khả năng chống điện cao
• Các tùy chọn cho hoạt động cung cấp 3,3 V và 5 V đơn
• Điện áp đầu ra tỷ lệ thuận với dòng AC và DC
• Độ nhạy được trang bị tại nhà máy và điện áp đầu ra tĩnh để cải thiện độ chính xác
• Gần như không có sự nhiễu loạn từ tính
• Ratiometric đầu ra từ điện áp cung cấp
Các ứng dụng củaACS733KLATR-40AB-T
Các ACS732 và ACS733 là một thế hệ mới của cao băng thông hiện tại cảm biến IC từ Allegro TM.và giải pháp chính xác để đo dòng điện tần số cao trong các bộ chuyển đổi DC/DC và các ứng dụng chuyển mạch điện khác. ACS732 và ACS733 cung cấp cách ly cao, băng thông cao cảm biến hiện tại dựa trên hiệu ứng Hall với người dùng có thể cấu hình phát hiện lỗi quá dòng.
Các tính năng này làm cho chúng lý tưởng cho bộ biến áp tần số cao và thay thế bộ biến áp dòng trong các ứng dụng chạy ở điện áp cao.
Môi trường & xuất khẩu phân loạiACS733KLATR-40AB-T
| ATTRIBUTE | Mô tả |
| Tình trạng RoHS | Phù hợp với ROHS3 |
| Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
| Tình trạng REACH | REACH Không bị ảnh hưởng |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
