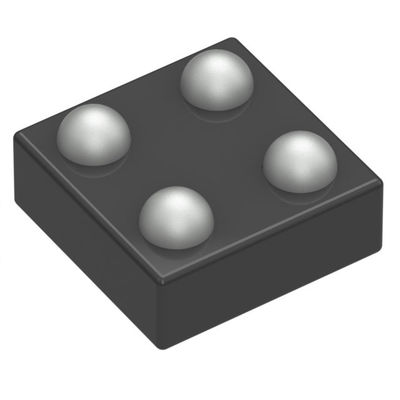

ADP191ACBZ-R7 Power Switch/Driver 1:1 P-Channel 500mA 4-WLCSP (0.76x0.76)
| TYPE | Mô tả |
| Nhóm | Các mạch tích hợp (IC) |
| Quản lý năng lượng (PMIC) | |
| Chuyển mạch phân phối điện, trình điều khiển tải | |
| Mfr | Analog Devices Inc. |
| Dòng | - |
| Bao bì | Dây băng và cuộn (TR) |
| Dây cắt (CT) | |
| Loại chuyển đổi | Mục đích chung |
| Số lượng đầu ra | 1 |
| Tỷ lệ - Input:Output | 1:01 |
| Cấu hình đầu ra | Phía trên |
| Loại đầu ra | Kênh P |
| Giao diện | Khởi động/tắt |
| Điện áp - tải | 1.1V ~ 3.6V |
| Điện áp - nguồn cung cấp (Vcc/Vdd) | Không cần thiết |
| Dòng điện - đầu ra (tối đa) | 500mA |
| Rds On (Type) | 80mOhm |
| Loại đầu vào | Không đảo ngược |
| Đặc điểm | Load Discharge, Slew Rate được kiểm soát |
| Bảo vệ lỗi | - |
| Nhiệt độ hoạt động | -40 °C ~ 125 °C (TJ) |
| Loại lắp đặt | Mặt đất |
| Bao gồm thiết bị của nhà cung cấp | 4-WLCSP (0.76x0.76) |
| Bao bì / Vỏ | 4-WFBGA, WLCSP |
| Số sản phẩm cơ bản | ADP191 |
Đặc điểm của ADP191ACBZ-R7
RDSON thấp 105 mΩ ở 1.8 V
Phản kháng xả đầu ra bên trong (ADP191)
Giới hạn tỷ lệ giết người (ADP191)
Phạm vi điện áp đầu vào thấp: 1,1 V đến 3,6 V
500 mA dòng điện hoạt động liên tục
Chuyển cấp tích hợp cho logic điều khiển có thể được vận hành
theo logic 1,2 V
Dòng điện mặt đất thấp 2 μA (tối đa)
Điện tắt cực thấp: <1 μA
siêu nhỏ 0,8 mm × 0,8 mm, 4-ball, pitch 0,4 mm WLCSP
Các ứng dụng củaADP191ACBZ-R7
Hệ thống vi xử lýChủ quản trị:
Điện thoại di động
Máy ảnh số và thiết bị âm thanh
Thiết bị di động và pin
