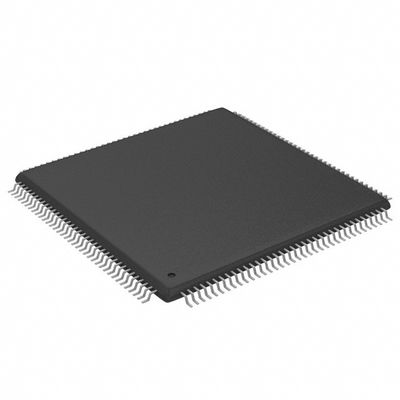

XC2S50E-6TQ144C Field Programmable Gate Array (FPGA) IC 102 32768 1728 144-LQFP
XC2S50E-6TQ144C là từSản xuất hàng tồn kho, vui lòng kiểm tra nhu cầu của bạn và vui lòng liên hệ với chúng tôi với giá mục tiêu.
Thông số kỹ thuật của XC2S50E-6TQ144C
Loại | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
FPGA (Field Programmable Gate Array) | |
Mfr | AMD |
Dòng | Spartan®-IIE |
Gói | Thẻ |
Số LAB/CLB | 384 |
Số lượng các phần tử logic / ô | 1728 |
Tổng RAM Bit | 32768 |
Số lượng I/O | 102 |
Số lượng cổng | 50000 |
Điện áp - Cung cấp | 1.71V ~ 1.89V |
Loại lắp đặt | Mặt đất |
Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
Bao bì / Vỏ | 144-LQFP |
Bao gồm thiết bị của nhà cung cấp | 144-TQFP (20x20) |
Số sản phẩm cơ bản | XC2S50E |
Đặc điểm củaXC2S50E-6TQ144C
•Công nghệ thay thế ASIC thế hệ thứ hai
-mật độ cao đến 15.552 tế bào logic với tối đa600,000 cổng hệ thống
-Các tính năng hợp lý dựa trên Virtex®
- E FPGAkiến trúc-Không giới hạn trong hệ thốngkhả năng lập trình lại
-Chi phí rất thấp-Công nghệ 0,15 micron hiệu quả về chi phí
•Tính năng cấp hệ thống
-SelectRAM TM bộ nhớ phân cấp:
·RAM phân phối 16 bit/LUT
·RAM khối hai cổng 4K-bit có thể cấu hình
·Giao diện nhanh với RAM bên ngoài
-Hoàn toàn phù hợp với PCI 3.3V với 64 bit ở tần số 66 MHz vàCardBus phù hợp
-Kiến trúc định tuyến phân đoạn năng lượng thấp
-Logic mang chuyên dụng cho toán học tốc độ cao
-Hỗ trợ nhân hiệu quả
-Chuỗi Cascade cho rộng
- Các chức năng đầu vào
-Đăng ký / khóa phong phú với kích hoạt, đặt, đặt lại
-Bốn DLL chuyên dụng cho điều khiển đồng hồ tiên tiến
·Loại bỏ sự chậm trễ phân phối đồng hồ
·nhân, chia hoặc thay đổi pha-Bốn chínhthấp
- khuyết điểmtoàn cầuđồng hồphân phốilưới
-Logic quét ranh giới tương thích với IEEE 1149.1
•I/O đa năng và bao bì
-Các tùy chọn gói không có Pb
-Mức thấp
- gói chi phí có sẵn trong tất cả các mật độ
-Dấu chân gia đìnhility trong các gói chung
-19 tiêu chuẩn giao diện hiệu suất cao·LVTTL, LVCMOS, HSTL, SSTL, AGP, CTT, GTL·I/O khác biệt LVDS và LVPECL
-Tối đa 205 cặp I/O khác biệt có thể được nhập,đầu ra, hoặc hai chiều
-Hot swap I/O (CompactPCI thân thiện)
•lõi logic được cung cấp ở 1.8V và I/O được cung cấp ở 1.5V,2.5V hoặc 3.3V
•Được hỗ trợ bởi Xilinx mạnh mẽ.®ISE®phát triểnhệ thống
-Bản đồ, vị trí và định tuyến hoàn toàn tự động
-Tích hợp với các công cụ nhập thiết kế và xác minh
-Thư viện IP rộng bao gồm các chức năng DSP vàMáy chế biến mềm
Gia đình Spartan-IIE so với Spartan-IIGia đình
•mật độ cao hơn và nhiều I / O hơn
•Hiệu suất cao hơn
•Các bản in độc đáo trong các gói hiệu quả về chi phí
•Biểu hiện khác biệt-LVDS, Bus LVDS, LVPECL
• VCCINT= 1,8V- Lượng năng lượng thấp hơn.-Độ dung sai 5V với điện trở bên ngoài-Độ khoan dung 3V trực tiếp
•Các bộ đệm đầu vào PCI, LVTTL và LVCMOS2 được cung cấp bởiVCCOthay vì VCCINT
•Dòng bit lớn hơn duy nhất
Môi trường & xuất khẩu phân loạiXC2S50E-6TQ144C
Thuộc tính | Mô tả |
Tình trạng RoHS | Không phù hợp với RoHS |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
