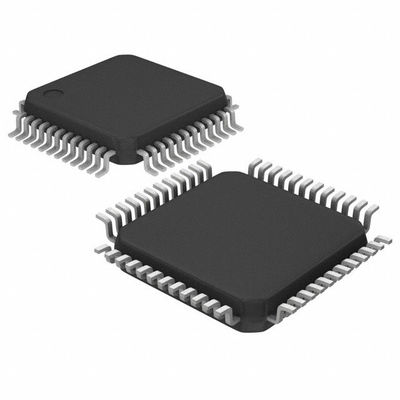

R5F10PGHCKFB#55 Microcontroller IC 16-Bit 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 là từSản xuất hàng tồn kho, vui lòng kiểm tra nhu cầu của bạn và vui lòng liên hệ với chúng tôi với giá mục tiêu.
Thông số kỹ thuật của R5F10PGHCKFB#55
Loại | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
Máy vi điều khiển | |
Mfr | Tập đoàn Điện tử Renesas |
Dòng | RL78/F14 |
Gói | Dây băng và cuộn (TR) |
Bộ xử lý lõi | RL78 |
Kích thước lõi | 16 bit |
Tốc độ | 24MHz |
Kết nối | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
Các thiết bị ngoại vi | LVD, POR, PWM, WDT |
Số lượng I/O | 38 |
Kích thước bộ nhớ chương trình | 192 KB (192K x 8) |
Loại bộ nhớ chương trình | Flash |
Kích thước EEPROM | 8K x 8 |
Kích thước RAM | 16K x 8 |
Điện áp - nguồn cung cấp (Vcc/Vdd) | 2.7V ~ 5.5V |
Máy chuyển đổi dữ liệu | A/D 17x10b SAR; D/A 1x8b |
Loại dao động | Nội bộ |
Nhiệt độ hoạt động | -40 °C ~ 125 °C (TA) |
Loại lắp đặt | Mặt đất |
Bao gồm thiết bị của nhà cung cấp | 48-LFQFP (7x7) |
Bao bì / Vỏ | 48-LQFP |
Số sản phẩm cơ bản | R5F10 |
Đặc điểm củaR5F10PGHCKFB#55
* Thời gian thực thi lệnh tối thiểu có thể được thay đổi từ tốc độ cao (0.03125μs: @ 32 MHz hoạt động với caotốc độtrên chipđồng hồ dao độnghoặc đồng hồ PLL) đến cực thấp- tốc độ (66.6μs: @ 15 kHz hoạt động với mức thấp- Tốc độtrên-chipđồng hồ dao động)
*Tổng quátĐăng ký mục đích: 8 bit×32 registry (8 bit)×8 sổ đăng ký×4 ngân hàng)
*ROM: 16 đến 256KB
*RAM: 1 đến 20KB
*Bộ nhớ flash dữ liệu4 KB/8 KB
*Cao- Đi nhanh lên...đồng hồ dao động chip•Có thể lựa chọn từ 32 MHz (Typ.), 24 MHz (Typ.), 16 MHz (thể loại), 12 MHz (thể loại), 8 MHz (thể loại), 4 MHz (thể loại), và 1MHz (loại.) (Có thể chọn từ 64MHz (thông thường) và 48 MHz (thông thường) khi sử dụng đồng hồ RD
*Mức thấp- tốc độ đồng hồ dao động trên chip: 15 kHz×2 kênh (một cho WWDT và một cho CPU và thiết bị ngoại vi kháchơn WWDT)
*Trên- ChipPLL(×3,×4,×6,×8)
*Trên- chip đơn- Quyền lực- cung cấp bộ nhớ flash (với lệnh cấm xóa khối / chức năng ghi)
*Bản thân- lập trình(với chức năng thay thế khởi động / chức năng cửa sổ flash shield)
*Trên- chức năng debug chip
*Trên- năng lượng chip- on-reset (POR) mạch và cảm biến điện áp (LVD)
*Trên- Chips watchdog tiMer (có thể hoạt động với các thiết bị chuyên dụng thấp- tốc độ trên chipđồng hồ dao động)
*Nhân/ chia/ nhân& tích lũy lệnh được hỗ trợ
•16 bits×16 bit = 32 bit (Không ký hoặc ký)
•32 bit÷32bit = 32 bit (Không ký)
•16 bit×16 bit + 32 bit = 32 bit (Không ký hoặc ký)
* Trên- Chip key interrupt function - chức năng ngắt khóa
* Trên- Chipset clock output/buzzer output controller
* Trên-định vị chip BCD
* Cổng I/O: 16 đến 92 (bao gồm một cổng đầu vào)- chỉ pin)
* Chiếc đồng hồ
•16-bit timĐơn vị mảng: 8 đến 16 kênh
•16 bit timer RD: 2kênh(bộ tam giác sáu- đầu ra sóng; sóng răng cưa / điều chế sóng tam giác)
•16 bit timer RJ: 1 kênh
•Đồng hồ hẹn giờ: 1 kênh
•Thực sự.- Đồng hồ thời gian: 1 kênh
*Giao diện hàng loạt
•CSI
•UART/UART (LIN)- Xe buýt.được hỗ trợ)
•LINmô-đun(quan chủ/nô lệ)được hỗ trợ)
•Tôi...2C/đơn giản hóa I2C
•Có thểgiao diện (RS)-CAN lite)
*Chuyển đổi A/D độ phân giải 8/10 bit(VDD=2.7đến 5,5 V): 4 đến 31 kênh
*DTC(Max.44 nguồn)
*ELC(Tối đa 26 kênh cho nguồn liên kết sự kiện, tối đa 9 channels cho sự kiện liên kết đích)Lưu ý
*Chức năng an toàns (giá trị CRC,Clock monitor, thử nghiệm AD, bảo vệ SFR, v.v.)
*Chuyển đổi D/A 8 bitLưu ý
*Trên- Chipngười so sánh: 1 kênh (pin đầu vào: 4 kênh)Lưu ý
*Điện áp cung cấp điện: VDD=2.7 đến 5.5V
Các ứng dụng củaR5F10PGHCKFB#55
Ứng dụng điện chung trong ô tô(điều khiển động cơ, điều khiển cửa, anh tađiều khiển ánh sáng,vv.), động cơ xe máykiểm soát
Môi trường & xuất khẩu phân loạiR5F10PGHCKFB#55
Thuộc tính | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
