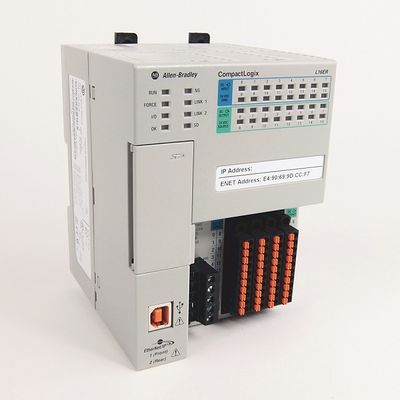

24V DC 1769-L16ER-BB1B Allen Bradley Với Bộ điều khiển DI/O CompactLogix 384KB
Bộ điều khiển DI/O CompactLogix 384KB
Mô tả sản phẩm của1769-L16ER-BB1B
Rockwell ControlLogix là một hệ thống Rockwell Automation và một hệ thống điều khiển có thể mở rộng được thiết kế cho các ứng dụng quy mô lớn.Nó có một bộ xử lý mạnh mẽ và một loạt các đầu vào/đầu ra, làm cho nó trở thành một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.
Allen-Bradley 1769-L16ER-BB1B Mô-đun bộ xử lý Ethernet CompactLogix 5370 L1, Ethernet kép với khả năng DLR, Bộ nhớ 384KB, 1 x Cổng lập trình/tải xuống USB, 2 x Cổng Ethernet/IP, (16) Đầu vào kỹ thuật số 24V DC, (16) Đầu ra Kỹ thuật số 24V DC, Mở rộng 6 I/O thông qua 1734 POINT I/O, 4 Nút IP Ethernet, Nguồn 24V DC, sử dụng bảng nối đa năng POINT I/O (1734), đi kèm với thẻ SD 1GB và có thể hỗ trợ thẻ SD lên đến 2GB.
Các thông số kỹ thuậtcủa 1769-L16ER-BB1B
| Thuộc tính | 1769-L16ER-BB1B |
| đầu ra | 16 |
| loại điện áp | nguồn một chiều 24V |
| Phạm vi điện áp hoạt động |
10...28,8V một chiều 24V DC danh nghĩa |
| Độ trễ đầu ra, từ tắt sang bật | 0,1 mili giây |
| Độ trễ đầu ra, bật tắt | 0,1 mili giây |
| Dòng rò ngoài trạng thái, tối đa | 0,5 mA @ 24V DC |
| Dòng điện trạng thái, tối thiểu | 1 mA mỗi kênh |
| Giảm điện áp trạng thái, tối đa | 0,6V một chiều |
| Hiện tại trên mỗi điểm, tối đa | 0,5A |
| Hiện tại trên mỗi mô-đun, tối đa | 3MỘT |
| Dòng điện tăng trên mỗi điểm, tối đa | 1 A trong 100 ms mỗi điểm, có thể lặp lại sau mỗi 2 giây |
| điện áp cách ly | 50V DC (liên tục), Loại cách điện cơ bảnThử nghiệm ở 500V AC trong 60 giây, hệ thống đến hiện trườngKhông có sự cô lập giữa các kênh cá nhân |
| nhóm bị cô lập | Không có |
| Đánh giá nhiệm vụ thí điểm | 0,5 A |
Ứng dụng của1769-L16ER-BB1B
Rockwell Controllogix là một hệ thống điều khiển tiên tiến của Allen-Bradley, với số model1769-L16ER-BB1B.
Số danh mục bộ điều khiển CompactLogix 5370 và Compact GuardLogix 5370
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK, 1769-L24ER-QB1B,1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM,1769-L30ERMK, 1769-L30ERMS, 1769-L33ER,1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK,1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERM, 1769-L38ERMK,1769-L38ERMS, 1769-L38ERMSK
Bộ nguồn nhúngcủa1769-L16ER-BB1B
| Thuộc tính | 1769-L16ER-BB1B, |
| Dải điện áp đầu vào | 10...28,8V một chiều |
| Điện áp đầu vào, danh định | 24V một chiều |
| Yêu cầu đường truyền (VDC), tối thiểu | 30VA |
| Dòng điện đa năng 5V DC POINTBus có sẵn | 1 A @ 5V DC |
| Dòng điện @ 24V DC, công suất trường, tối đa | 3 A(1) |
| xâm nhập, tối đa | 10 A |
| Mất dòng đi qua | 10 giây...10 giây |
| Công suất hiện tại của bus đầu ra, tối đa | 0,1...3 A @ 5V DC |
| Tải trọng hiện tại, tối thiểu | 300mA |
| Tản điện, tối đa | 12 W |
| bảo vệ ngắn mạch |
cầu chì bên trong Không thể thay thế |
| bảo vệ quá áp | Đúng |
Bộ điều khiển CompactLogix 5370 L1 Yêu cầu khoảng cách tối thiểu của1769-L16ER-BB1B
Câu hỏi thường gặp
Hỏi: Rockwell Controllogix có chứng nhận gì?
A: Nó có chứng nhận CE.
Hỏi: Số lượng đặt hàng tối thiểu cho Rockwell Controllogix là bao nhiêu?
A: Số lượng đặt hàng tối thiểu là 1.
H: Chi tiết đóng gói cho Rockwell Controllogix là gì?
A: Các chi tiết đóng gói là hộp carton.
H: Điều khoản thanh toán cho Rockwell Controllogix là gì?
A: Các điều khoản thanh toán là TT.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
