Mô-đun đầu vào kỹ thuật số AC Allen-Bradley 5069-IA16 Với 16 điểm 79-264V AC
5069 Mô-đun đầu vào AC 16 kênh I/O nhỏ gọn, hỗ trợ cả tín hiệu 120 & 240 VAC
Mô tả sản phẩm của5069-IA16
AC đầu vào kỹ thuật số5069-IA1679...264V AC 16 điểm, mô-đun đầu vào

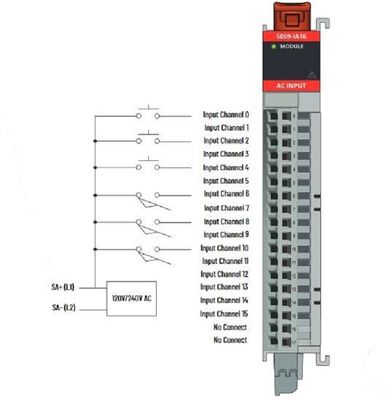

Đầu vào mô-đun 5069-IA16 sử dụng một điểm chung được chia sẻ.Đầu vào có đường hồi thông qua mạch mô-đun bên trong tới đầu cuối SA (–) trên RTB nguồn SA.
Bạn sử dụng nhà phân phối tiềm năng trường 5069-FPD để thiết lập SA mớibus điện trong một hệ thống.Bus điện SA được cách ly với mỗikhác.Để giữ cho các mô-đun trên sexe buýt điện SA parate, hoàn thànhnhững bươc này.
1. Lắp đặt các mô-đun sử dụng một loại nguồn SA, ví dụ như DC, ở bên phải bộ chuyển đổi hoặc bộ điều khiển, nghĩa là bus nguồn SA đầu tiên.
2. Cài đặt bộ phân phối tiềm năng trường 5069-FPD để thiết lập bus điện SA thứ hai.
3. Cài đặt các mô-đun sử dụng loại nguồn SA khác, ví dụ như AC, trên bus nguồn SA thứ hai
tính năng của5069-IA16
Hệ thống điều khiển Rockwell: Rockwell Controllogix
Loại bộ xử lý: ARM Cortex-A9
Đầu vào/Đầu ra: Lên đến 256 I/O
Bộ nhớ: RAM 2GB, Flash 4GB
Tốc độ xử lý: 1.5GHz
Cổng giao tiếp: Ethernet, Nối tiếp, USB
Thông số kỹ thuật của5069-IA16
| Thuộc tính | 5069-IA16 |
| Điện áp trạng thái tối thiểu | điện xoay chiều 79V |
| Điện áp trạng thái, danh nghĩa | điện xoay chiều 120/240V |
| Điện áp trạng thái, tối đa | điện áp xoay chiều 264V |
| Điện áp ngoài trạng thái, tối đa | điện áp xoay chiều 40V |
| Dòng điện đầu vào trên mỗi kênh, tối đa | 15mA @ 264V xoay chiều |
| Dòng điện trạng thái, tối thiểu |
2mA @ 79V xoay chiều 3mA @ 164V xoay chiều |
| On-nhà nước hiện tại, nom |
5mA @ 120V AC/50Hz 6 mA @ 120V AC/60Hz 9 mA @ 240V AC/50Hz 11 mA @ 240V AC/60Hz |
| Dòng điện trạng thái, tối đa | 15mA @ 264V xoay chiều |
| Dòng điện ngoài trạng thái, tối đa | 2mA |
| Trở kháng đầu vào, danh định |
24 kΩ @ 120V AC/50 Hz 20 kΩ @ 120V AC/60 Hz 27 kΩ @ 240V AC/50 Hz 22 kΩ @ 240V AC/60 Hz |
| Trở kháng đầu vào, tối thiểu | 17,6 kΩ @ 264V AC/63 Hz |
| Dòng khởi động, tối đa | 600 mã |
| Thời gian trễ đầu vào | |
| tắt để bật | 10 ms (điển hình) @ 0...60 °C (32...140 °F) |
| bật tắt | 10 ms (điển hình) @ 0...60 °C (32...140 °F) |
Ứng dụng của5069-IA16
Rockwell ControlLogix là một hệ thống điều khiển công nghiệp mang tính cách mạng cung cấp khả năng điều khiển quy trình và chuyển động tiên tiến.
Với bộ xử lý tốc độ cao, lên tới 256 I/O và các cổng giao tiếp như Ethernet, Nối tiếp và USB, Rockwell ControlLogix được thiết kế để đáp ứng yêu cầu của các ứng dụng điều khiển công nghiệp phức tạp nhất.
Allen-Bradley 5069-IA16 là Hệ thống Rockwell ControlLogix bao gồm bộ xử lý ARM Cortex-A9 và hệ thống I/O với tổng kích thước là 200mm X 200mm X 100mm.
Với bộ xử lý cấp công nghiệp chạy ở tốc độ 1,5 GHz, nó cung cấp mức hiệu suất cao nhất cho các ứng dụng điều khiển máy.
Allen-Bradley 5069-IA16 là một giải pháp lý tưởng cho Công nghệ Tự động hóa và Hệ thống Công nghiệp Rockwell, cung cấp cho khách hàng khả năng kiểm soát cấp công nghiệp cho máy móc và quy trình của họ.
đóng gói và vận chuyển của5069-IA16
Đóng gói và vận chuyển Rockwell Controllogix:
Sản phẩm phải được đóng gói trong hộp ban đầu và hộp phải được niêm phong bằng băng dính.
Nếu vận chuyển bằng đường hàng không, hộp phải được bao quanh bởi lớp vỏ xốp để tạo thêm lớp đệm.
Nếu vận chuyển bằng đường bộ, hộp phải được bao quanh bởi vật liệu đệm như bọc bong bóng hoặc gói đậu phộng.
Câu hỏi thường gặp
Q1: Tên thương hiệu của Rockwell Controllogix là gì?
A1: Tên thương hiệu của Rockwell Controllogix là Allen-Bradley.
Q2: Số model của Rockwell Controllogix là gì?
Câu trả lời 2: Số kiểu máy của Rockwell Controllogix là 5069-IA16.
Q3: Số lượng đặt hàng tối thiểu cho Rockwell Controllogix là bao nhiêu?
A3: Số lượng đặt hàng tối thiểu cho Rockwell Controllogix là 1.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
