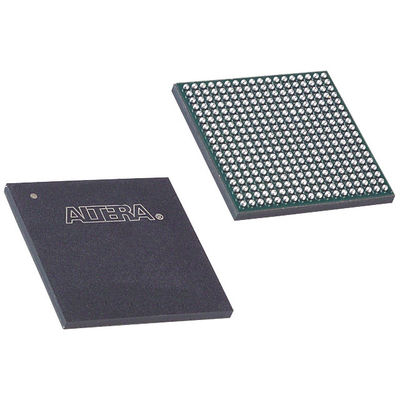

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Macrocells 1700
TYPE | Mô tả |
Nhóm | Các mạch tích hợp (IC) |
Nhúng | |
CPLD (các thiết bị logic có thể lập trình phức tạp) | |
Nhà sản xuất | Thông tin |
Dòng | MAX® V |
Bao bì | Thẻ |
Loại lập trình | Trong hệ thống có thể lập trình |
Thời gian trì hoãn tpd(1) tối đa | 7 ns |
Dòng điện áp - nội bộ | 1.71V ~ 1.89V |
Số phần tử logic/đảng | 2210 |
Số lượng tế bào lớn | 1700 |
Số lượng I/O | 271 |
Nhiệt độ hoạt động | 0 °C ~ 85 °C (TJ) |
Loại lắp đặt | Mặt đất |
Bao bì / Vỏ | 324-LBGA |
Bao gồm thiết bị của nhà cung cấp | 324-FBGA (19x19) |
Số sản phẩm cơ bản | 5M2210Z |
Đặc điểm của5M2210ZF324C5N
■ Kiến trúc CPLD chi phí thấp, năng lượng thấp và không biến động
■ Thời gian cài đặt ngay lập tức (0,5 ms hoặc ít hơn)
■ Điện chờ thấp đến 25 μA và hoạt động tắt / thiết lập lại năng lượng nhanh
■ Sự chậm phát triển nhanh và thời gian đồng hồ đến đầu ra
■ Máy dao động nội bộ
■ Hỗ trợ đầu ra RSDS bắt chước với tốc độ dữ liệu lên đến 200 Mbps
■ Hỗ trợ đầu ra LVDS bắt chước với tốc độ truyền dữ liệu lên đến 304 Mbps
■ Bốn đồng hồ toàn cầu với hai đồng hồ có sẵn cho mỗi khối mảng logic (LAB)
■ Khối bộ nhớ flash người dùng lên đến 8 Kbits cho bộ nhớ không dễ bay hơi với tối đa 1000 chu kỳ đọc / ghi
■ Cung cấp điện ngoài 18V duy nhất cho lõi thiết bị
■ Giao diện I/O MultiVolt hỗ trợ các mức logic 3,3-V, 2,5-V, 1,8-V, 1,5-V và 1,2-V
■ Kiến trúc thân thiện với xe buýt bao gồm tốc độ cắt giảm có thể lập trình, sức mạnh ổ đĩa, giữ xe buýt và kháng cự kéo lên có thể lập trình
■ Máy kích hoạt Schmitt cho phép đầu vào dung nạp tiếng ồn (có thể lập trình theo chân)
Các ứng dụng của5M2210ZF324C5N
■ I/O hoàn toàn phù hợp với PCI-SIGD PCI Local Bus Specification, phiên bản 2.2 cho hoạt động 3,3-V
■ Phù hợp với ổ cắm nóng
■ Vòng mạch JTAG BST tích hợp phù hợp với IEEE Std.1149.1-1990
Môi trường & xuất khẩu phân loại5M2210ZF324C5N
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với RoHS |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
