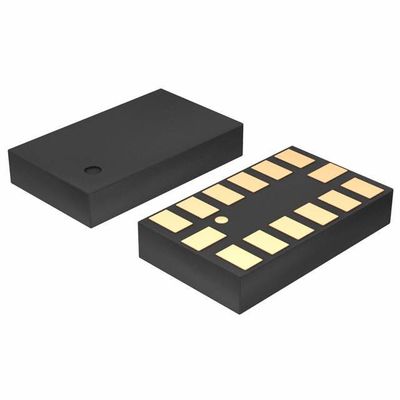

ADXL345 Đồng hồ gia tốc trục X, Y, Z ± 2g, 4g, 8g, 16g 0,05Hz ~ 1,6kHz 14-LGA (3x5)
TYPE | Mô tả |
Nhóm | Cảm biến, Bộ chuyển đổi |
Cảm biến chuyển động | |
Máy đo tốc độ | |
Nhà sản xuất | Analog Devices Inc. |
Dòng | - |
Bao bì | Thẻ |
Loại | Số |
Trục | X, Y, Z |
Phạm vi gia tốc | ±2g, 4g, 8g, 16g |
Độ nhạy (LSB/g) | 256 (± 2g) ~ 32 (± 16g) |
Độ nhạy (mV/g) | - |
Dải băng thông | 0.05Hz ~ 1.6kHz |
Loại đầu ra | I2C, SPI |
Điện áp - Cung cấp | 2V ~ 3.6V |
Đặc điểm | Băng thông điều chỉnh |
Nhiệt độ hoạt động | -55 °C ~ 105 °C |
Loại lắp đặt | Mặt đất |
Bao bì / Vỏ | 14-VFLGA |
Bao gồm thiết bị của nhà cung cấp | 14-LGA (3x5) |
Số sản phẩm cơ bản | ADXL345 |
Đặc điểm củaADXL345
Điện năng cực thấp: thấp đến 23 μA trong chế độ đo và
0.1 μA trong chế độ chờ ở VS = 2,5 V (thường)
tiêu thụ năng lượng tự động theo băng thông
Độ phân giải có thể chọn bởi người dùng từ 10 đến 13 bit
Nhân tố thang đo 4 mg/LSB trong tất cả các phạm vi g
32 mẫu FIFO giảm tải bộ xử lý máy chủ
Nhấp một lần, nhấp hai lần và phát hiện rơi tự do
Giám sát hoạt động/không hoạt động
Phạm vi điện áp cung cấp: 2,0 V đến 3,6 V
Phạm vi điện áp I/O: 1,7 V đến VS
Giao diện số SPI (3 và 4 dây) và I2C
Các chế độ ngắt linh hoạt có thể được lập bản đồ cho bất kỳ chân ngắt nào
Phạm vi đo có thể chọn qua lệnh hàng loạt
băng thông có thể chọn thông qua lệnh hàng loạt
10, 000 g Sống sót do sốc
Không có Pb / phù hợp với RoHS
Nhỏ và mỏng: gói LGA 3 mm × 5 mm × 1 mm
Các tính năng sản phẩm được cải tiến
Hỗ trợ các ứng dụng quốc phòng và hàng không vũ trụ (tiêu chuẩn AQEC)
Phạm vi nhiệt độ công nghiệp mở rộng (-55 °C đến +105 °C)
Điểm cơ bản sản xuất có kiểm soát
Một địa điểm lắp ráp/kiểm thử
Một địa điểm sản xuất
Thông báo cải tiến về thay đổi sản phẩm
Dữ liệu về trình độ có sẵn theo yêu cầu
Ứng dụng của ADXL345
Thiết bị công nghiệp
Thiết bị hàng không vũ trụ
Môi trường & xuất khẩu phân loạiADXL345
ATTRIBUTE | Mô tả |
Tình trạng RoHS | Phù hợp với ROHS3 |
Mức độ nhạy cảm với độ ẩm (MSL) | 3 (168 giờ) |
Tình trạng REACH | REACH Không bị ảnh hưởng |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
